Что вызывает разрушение труб водотрубного котла?
Что вызывает разрушение труб водотрубного котла?
Труба водотрубного котла может выйти из строя из-за коррозии, перегрева, образования накипи, эрозии, растрескивания, неудовлетворительного водно-химического режима или неподходящего выбора материала. Эти проблемы часто развиваются постепенно и могут взаимодействовать друг с другом.
Коррозия уменьшает толщину стенки. Отложения ограничивают теплопередачу и повышают температуру металла трубы. Эрозия удаляет металл с наружной поверхности, в то время как термоциклирование и напряжения могут вызывать трещины.
Утечка из трубы поэтому часто является заключительной стадией более длительного процесса деградации. Поиск первопричины требует большего, чем простая замена повреждённого участка. Инженерам следует учитывать расположение трубы, толщину стенки, отложения, историю эксплуатации, водно-химический режим, температуру, расход и данные о материале.
Почему коррозия вызывает разрушение труб водотрубного котла?
Почему труба водотрубного котла может дать течь даже при том, что давление и температура остаются в пределах расчётных значений? Одной из распространённых причин является прогрессирующая коррозия. Она удаляет металл из напорной границы и может образовывать глубокие язвы, которые становятся местами разрушения.
Коррозия труб котла может возникать как со стороны воды, так и со стороны топки. Растворённый кислород, неблагоприятный pH, концентрированные химикаты, отложения и продукты сгорания могут повреждать защитные оксидные плёнки. Локальная коррозия особенно опасна, поскольку средняя толщина стенки может оставаться приемлемой, в то время как небольшой участок значительно ослабляется.
Проблемы водоподготовки котла могут ускорять этот процесс. Ненадлежащий химический состав воды может способствовать кислородной коррозии, каустическому повреждению или коррозии под отложениями.
Преимущество правильной идентификации коррозии состоит в том, что корректирующие меры могут быть направлены на среду, а не просто на замену труб. Контроль химического состава, управление отложениями, инспектирование и совместимость материалов можно тогда рассматривать совместно.
Это особенно важно для электростанций, химических заводов, EPC-подрядчиков и ремонтных бригад.
Совет эксперта: Сохраняйте повреждённую трубу до её очистки. Сфотографируйте поверхность, отметьте её расположение и ориентацию, измерьте остаточную толщину стенки и сохраните характерные отложения.
Как перегрев повреждает трубы водотрубного котла?
Почему труба водотрубного котла иногда разрывается, когда общая температура топки кажется нормальной? Ключевым фактором является температура металла трубы. Локальный перегрев может возникать, когда тепловложение превышает способность трубы безопасно передавать тепло воде или пару.
Затруднённая циркуляция, ненормальное горение, удар пламени, чрезмерные отложения и высокий локальный тепловой поток могут повышать температуру трубы. Образование накипи на трубах котла особенно важно, поскольку отложения создают термическое сопротивление между средой и стенкой трубы.
Результатом может быть перегрев труб котла. Кратковременный перегрев может вызвать быструю деформацию и разрыв, в то время как длительное воздействие может ослабить материал и способствовать ползучести.
Выявление теплового механизма помогает инженерам устранять проблемы циркуляции, отложений, горения или теплопередачи вместо автоматической замены материала трубы.
Это имеет значение особенно в водоохлаждаемых экранах, пароперегревателях, промежуточных пароперегревателях и других высокотемпературных зонах.
Совет эксперта: Рассматривайте вздутие трубы как предупреждающий признак. Сравните повреждённый участок с неповреждённой трубой и изучите толщину стенки, состояние оксидной плёнки, деформацию и историю эксплуатации.
Как эрозия и растрескивание повреждают трубы котла?
Почему на некоторых трубах наблюдается направленное утонение, в то время как на других образуются трещины при незначительной видимой потере толщины стенки? Они представляют собой различные механизмы разрушения.
Эрозия труб котла может быть вызвана летучей золой, дымовыми газами с высокой скоростью, паром для обдувки или турбулентным потоком. Повреждение часто проявляется как локальное или направленное утонение. Аналогичное повреждение на нескольких соседних трубах может указывать на проблему, связанную с потоком.
Растрескивание труб котла может быть вызвано усталостью, термоциклированием, вибрацией, ползучестью, остаточными напряжениями, сваркой или коррозионно-механическими механизмами.
Опубликованные данные об отказах иллюстрируют важность этих механизмов. Одна выборка данных зафиксировала ползучесть или длительный перегрев — 23,4%, усталость — 13,9%, шлаковую коррозию — 12,0% и эрозию — 6,5% от зафиксированных отказов. Эти показатели относятся к конкретной выборке данных об отказах, а не к универсальным отраслевым вероятностям.
Разделение эрозии и растрескивания позволяет согласовать корректирующие меры с фактической причиной. Для эрозии могут потребовать внимания проблемы потока и условия работы сажеобдувочных аппаратов, в то время как для растрескивания необходимо исследовать термоциклирование, сварку, вибрацию или напряжения.
Совет эксперта: Изучайте характер повреждения, а не только разрыв. Направленное утонение может указывать на эрозию, связанную с потоком, в то время как расположение и ориентация трещины могут выявить напряжения или тепловые воздействия.
Как водно-химический режим и накипь влияют на надёжность котла?
Может ли правильно подобранная труба водотрубного котла всё же выйти из строя из-за водно-химического режима? Да. Химический состав воды влияет на коррозию напрямую, в то время как отложения могут косвенно влиять на температуру трубы.
Проблемы водоподготовки котла могут усиливать кислородную коррозию, химическую коррозию или отложения. После образования отложений Образование накипи на трубах котла снижает эффективность теплопередачи и может создавать агрессивные условия под отложением.
Это создаёт разрушительный цикл: ненадлежащий химический состав способствует коррозии и отложениям; отложения повышают термическое сопротивление; более высокая температура металла трубы может затем способствовать перегреву труб котла.
Опубликованные исследования связывали перфорацию трубы котла с водно-химическим режимом и каустической коррозией, что демонстрирует, почему записи о химическом составе воды следует рассматривать вместе с физическими признаками трубы.
Надлежащее управление химическим составом поэтому поддерживает как контроль коррозии, так и стабильную теплопередачу.
Это особенно актуально для электростанций, химических предприятий и промышленных котлов непрерывного действия.
Совет эксперта: Сопоставляйте записи о химическом составе с хронологией отказа. Проверяйте растворённый кислород, удельную электропроводность, параметры обработки, продувку и наблюдения за отложениями, где это применимо.

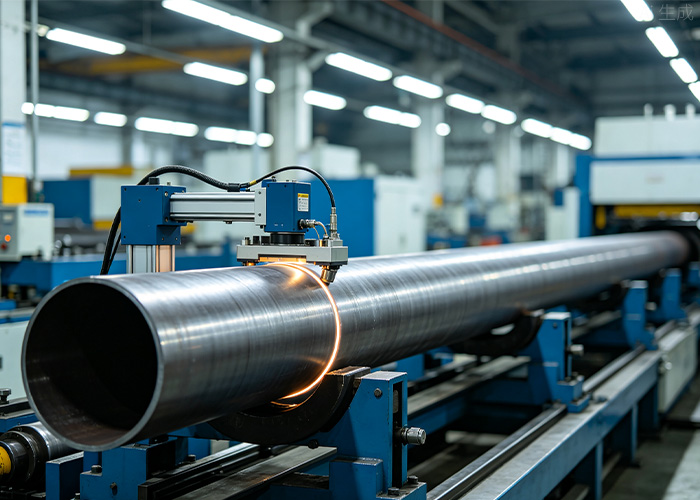

Как следует выбирать трубы для предотвращения повторяющегося отказа?
При выборе труб для замены ключевой вопрос — не в том, какая труба водотрубного котла имеется в наличии. Труба должна соответствовать рабочей температуре, давлению, химическому составу, размерам, требованиям к материалу и применимому стандарту.
ASTM A210/A210M охватывает бесшовные трубы из среднеуглеродистой стали для котлов и пароперегревателей, в то время как ASTM A213/A213M охватывает бесшовные трубы из ферритных и аустенитных легированных сталей для котлов, пароперегревателей и теплообменников.
Выбор материала труб котла поэтому должен начинаться с фактических эксплуатационных требований. Запрос на предложение (RFQ) должен определять марку, наружный диаметр, толщину стенки, длину, состояние поставки, рабочую температуру, расчётное давление, испытания и документацию.
Преимущество состоит в лучшем техническом контроле и меньшей неоднозначности между проектированием, закупкой и производством.
Этот подход подходит для EPC-подрядчиков, производителей котлов, технических закупщиков, менеджеров по закупкам и команд ОТК/КК.
Совет эксперта: Для проектов замены включайте исходный механизм отказа в запрос (RFQ). Коррозия, перегрев, эрозия и растрескивание могут требовать различного выбора материала или видов контроля.
Как производитель труб может поддержать проект?

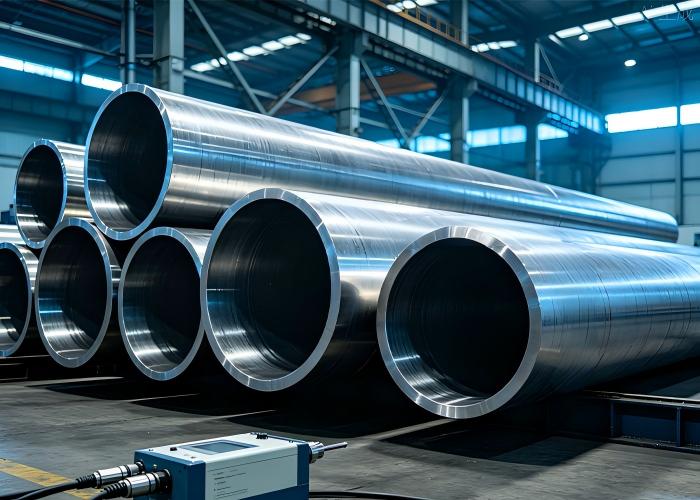

В опубликованную номенклатуру продукции BEILAI входят трубы котла, бесшовные стальные трубы, трубы теплообменников, трубы магистральных трубопроводов и насосно-компрессорные и обсадные трубы.
Его линейка труб котла включает марки ASME/ASTM SA/A210 и SA/A213 для таких применений, как водоохлаждаемые экраны, экономайзеры, пароперегреватели, промежуточные пароперегреватели и паропроводы.
Для технических закупщиков ключевой фактор — может ли производитель согласовать требуемую марку, размеры, технологию изготовления, испытания, прослеживаемость и документацию со спецификацией проекта.
Для проектов замены передача производителю исходного механизма отказа также даёт ему полезный контекст при оценке требования к замене.
Часто задаваемые вопросы
Как коррозия труб котла вызывает разрушение?
Коррозия труб котла удаляет металл из напорной границы или образует язвы и трещины. Кислород, агрессивный химический состав, отложения и продукты сгорания могут способствовать этому.
Может ли образование накипи на трубах котла вызвать разрушение?
Да. Образование накипи на трубах котла снижает эффективность теплопередачи и может повышать температуру металла трубы. Отложения также могут способствовать локальной коррозии.
Почему происходит растрескивание труб котла?
Растрескивание труб котла может быть вызвано усталостью, термоциклированием, вибрацией, ползучестью, сваркой, остаточными напряжениями или коррозионно-механическими механизмами.
Как должен определяться выбор материала труб котла?
Выбор материала труб котла должен учитывать температуру, давление, химический состав, расположение трубы, изготовление и применимый стандарт ASTM или ASME.
